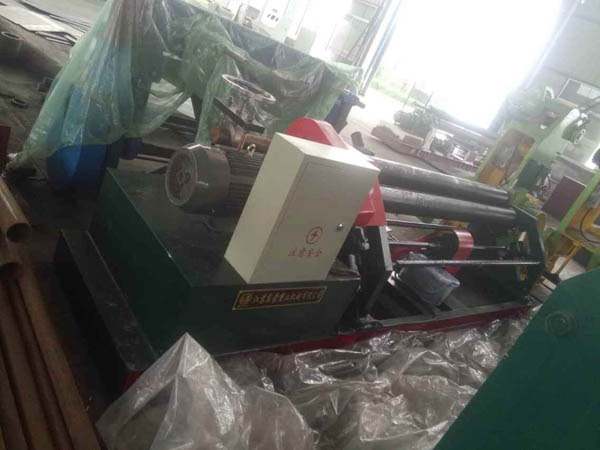

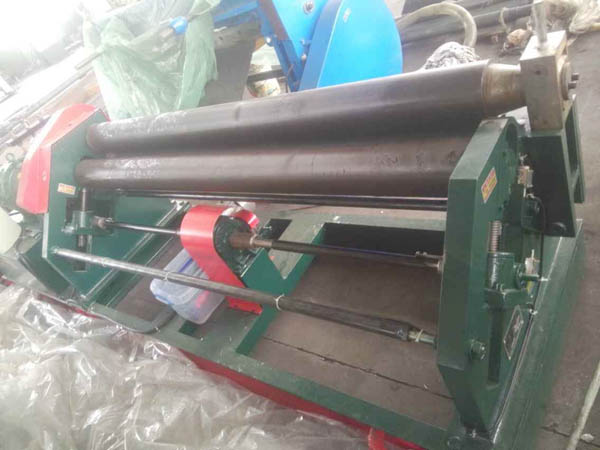

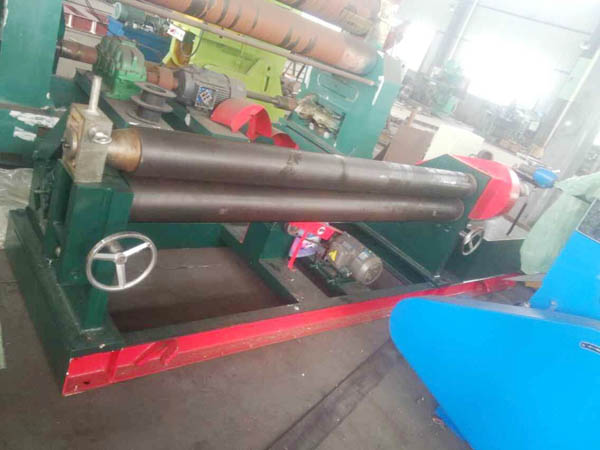

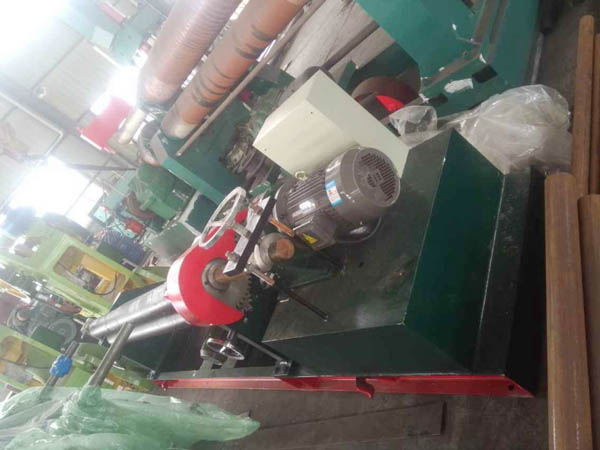

該機結構形式為三輥非對稱式，上輥為主轉動，下輥垂直升降運動，以便夾緊板材，并通過下輥齒輪與上輥齒輪嚙合，同時作主傳動，邊輥由手動蝸輪箱兩側同時作傾斜升降運動，具有預彎和卷圓雙重功能，結構緊湊，操作維修方便，是卷制薄板最理想的加工工具。
技術參數
|
上輥直徑 |
170mm |
|
下輥直徑 |
170mm |
|
側輥直徑 |
170mm |
|
主電機 |
5.5KW |
|
副電機 |
1.5KW |
|
主減速機 |
BWD-2-71 |
|
副減速機 |
HD-4-30:1 |
|
卷制速度 |
6m/min |
|
板材屈服極限 |
245Mpa |
|
最小卷制直徑 |
400mm |
|
最大卷制厚度 |
8mm |
|
最大卷制寬度 |
2000mm |
工作原理
1、 上料

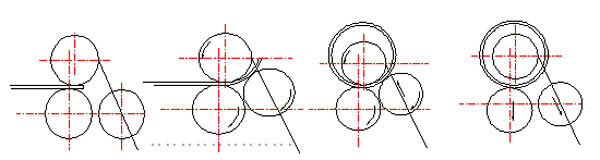

下輥調至下始點，板材進入上下輥間隙中（如圖①），調整好平行對稱，通過手柄下輥上移，夾緊板材。
2、 卷制
側輥通過電機蝸輪輔傾斜升降，啟用腳踏開關，上、下側輥同時旋轉，板材在三輥的擠壓下產生扭矩。
3、 工作
三輥正反旋轉，側輥根據筒體直徑通過電機、蝸輪、蝸桿實現傾斜升降，直至卷成筒體停機。
4、 下料
下輥側輥同時下移，打開上輥一頭卡座插銷，卡座向上翻倒，上輥手柄向外移10至15度，筒體就可取出。
注意事項
1、工作前，先無負載旋轉，檢查電源正反是否正確，無特殊異�，F(xiàn)象，方可工作。
2、由于三輥無防護裝置，人手及其他物不得靠近滾筒。
主要配套廠家
主減速機 常州國茂
主 電 機 山東開元
軸 承 瓦房店
低壓電器 蘇州電器
供貨范圍
1、供貨范圍內
A．設備機體
B．電控設備
C．電機線路配件及必要的材料（電機線路控制柜到執行機構的接線）
2、供貨范圍外
A、在需方工廠的地基裝配、安裝敷管接線和其他配件
B、機器四周?chē)匿伆?nbsp;
C、初始電氣接線配件及必要的材料
D、接地配件及必要材料
E、設備用油及潤滑油脂
質量保證及售后服務承諾
1. 三包期一年，終身服務。
2. 指導安裝、免費調試及人員培訓。
