產品簡介：

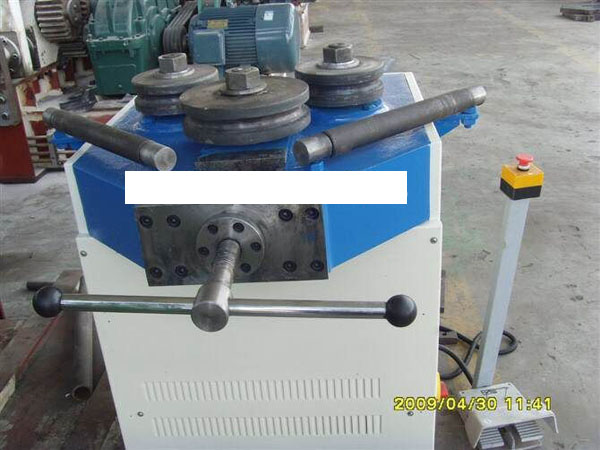

該機主要由床身部分、邊輥部分、托輥部分、傳動部分、電氣部分和液壓系統、模具等組成。 該機為引進瑞典公司技術生產的弧線三輥型材彎曲機。
型材拉彎機具有型材的預彎功能，三個工作輥均為主驅動輥，通過液壓馬達、齒輪來實現，兩下輥升降為液壓傳動，兩下輥可圍繞固定回轉中心做弧線升降運動。
工作的輥的兩側設有托輥和矯正導向輥裝置，有利于保證非對稱截面（比如角鋼）型材卷制質量，則該機托輥矯正輥有三個運動：
（1）可以做升降運動；
（2）可同時與下輥做弧線升降運動；
（3）可同時做旋轉運動，保證型材在卷制過程中的成型質量。
兩個下輥的升降位移由數字顯示，醒目直觀，該機配有獨立的操作臺，操作方便。機器的床身為鋼板焊接結構，并經退火處理消除內應力。
整機有足夠的強度和剛度，能夠滿足機器能力范圍內的型材的彎曲，更換模具可以卷彎角鋼、扁鋼、方鋼、槽鋼、工字鋼、圓鋼、鋼管等型材。
該機結構先進，工作可靠，體積小，功能齊全，是國內外先進的型材成型設備，廣泛用于鍋爐、造船、水電、金屬結構等行業。
主要構件參數：
|
序號 |
配件名稱 |
生產廠家 |
備注 |
|
1 |
電機Y系列 |
南通 |
|
|
2 |
液壓馬達 |
寧波 |
|
|
3 |
齒輪泵 |
上海 |
|
|
4 |
液壓閥組 |
南通 |
|
|
5 |
油缸 |
江都 |
|
|
6 |
主要電器元件 |
西門子 |
|
|
7 |
光電編碼器 |
浙江 |
|
|
8 |
軸承 |
瓦房店 |
|
|
9 |
數顯表 |
浙江 |
|
|
10 |
密封圈 |
日本 華爾卡 |
|
|
11 |
模具 |
東蒙公司生產 |
|
