折彎機技術參數及配置
一、 機床型號名稱:

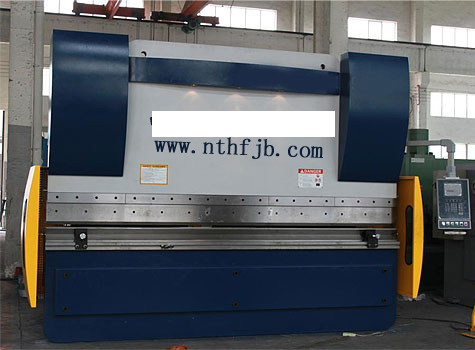

1、型號： WE67K-160T/4000 液壓數控板料折彎機
二、主要參數：
1、公稱力 1600 KN
2、工作臺長度 4000 mm
3、立柱間距 3100 mm
4、喉口深度 400 mm
5、滑塊行程 200 mm
6、最大開啟高度 480 mm
7、主電動機功率 15 KW
8、齒輪泵 25 L/min
9、數控軸數 2軸 （Y,X）
Y軸---控制滑塊兩端同步運動并定位。
X軸---控制后擋料整體前后方向運動并定位。
10、滑塊行程速度：快下 120 mm/s
慢下 10 mm/s
回程 80 mm/s
11、滑塊重復定位精度： 0.01 mm
12、后擋料行程： 550 mm
13、后擋料最大運行速度： 300 mm/S
14、后擋料重復定位精度： 0.02 mm
15、折彎角度誤差： ＜30°
16、工件直線度： 0.3/m
18、外形尺寸 長 4060 mm，寬1850 mm，高 3080mm三、折彎機設計、制造驗收標準 按照國家下列標準設計:
JB/T 2257.1-1992 《板料折彎機 技術條件》
JB/T 2257.2-1999 《板料折彎機 型式與基本參數》
JB/10148-1999 《板料折彎機 安全技術要求》
GB/T 14349-93 《板料折彎機精度》
四、機器噪聲測量標準：
A計權聲壓級LPA≤82dB（A）
A計權聲功率級LWA≤94 dB（A）
五、性能特點：
機架采用全鋼整體焊接結構，通過正火及高頻振動消除內應力，保證機床的整體精度，有極佳的剛度，有極好的抗扭曲、抗傾斜能力。加厚的工作臺板、加厚的滑塊，使整機具有很高的剛性，因此折彎時滑塊、工作臺變形極小，工件具有極好的直線度和角度一致性。
六、主要配置:
★ 數控裝置----Delem41。
★ 后擋料配高性能伺服電機及滾珠絲桿。
★ 油缸----江都永堅。
★ 主油缸密封件----美國派克（PARKER）。
★ 電氣元件----德國西門子公司。
★ 配標準上、下模具。
★ 配前托料架。
七、 主要進口配件
★數控系統： 荷蘭Delem41
★液壓系統： 國內知名品牌
★伺服電機： 中國EDB05
★油管接頭： 德國EMB+美國Parker
★密封件： 美國派克
八、 數控系統的特點和功能
a、顯示
◆320×240LCD顯示屏，配合荷蘭Delem41W電腦數控系統可控制2軸。即Y軸、X軸。
b、 計算功能
◆ 一頁編程表格
◆ 自由設定材料參數
◆ 自由編制模具。
c、 其他功能
◆ 診斷程序。
◆ 短信交流。
◆ 光電隔離輸入/輸出。
◆ Y軸與輔助軸示教。
◆ 多種語言選擇。
九、設備工作環境：
◆ 電源要求： 三相四線制、380V、50Hz
◆ 安裝場地： 干凈、灰塵少
◆ 最高氣溫： 40ºC
◆ 最低氣溫： -5ºC
◆ 相對溫度： 55—85%
◆ 海拔： 1000M以下
十、機器關鍵元器件明細表
|
序 號 |
名 稱 |
數量 |
產 地 |
|
1 |
油缸 |
2 |
江都永堅 |
|
2 |
密封件 |
2 |
美國派克 |
|
3 |
伺服電機 |
2 |
EDB05 |
|
4 |
數控系統 |
1套 |
荷蘭Delem41 |
|
5 |
油管接頭 |
1套 |
|
|
6 |
直線導軌 |
2 |
德國力士樂德星 |
|
11 |
精密滾珠絲桿 |
2 |
臺灣ABBA |
十一、隨機附件、配套件清單
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
腳踏開關 |
壹個 |
|
|
2 |
前托料裝置 |
壹套 |
|
|
3 |
地腳螺栓 |
壹套 |
|
|
4 |
平墊 |
肆套 |
|
|
5 |
彈簧墊圈 |
肆套 |
|
|
6 |
螺母 |
肆套 |
|
|
7 |
墊板 |
肆套 |
|
|
8 |
黃油槍 |
壹把 |
|
|
9 |
內六角扳手 |
各壹把 |
|
十二、隨機技術文件清單
|
序號 |
名 稱 |
數量 |
|
1 |
機床使用說明書（機械部分） |
一份 |
|
2 |
機床使用說明書（液壓部分） |
一份 |
|
3 |
機床使用說明書（編程、操作部分） |
一份 |
|
4 |
機床電氣原理圖 |
一份 |
|
5 |
機床液壓原理圖 |
一份 |
|
6 |
機床基礎圖 |
一份 |
|
7 |
機床安裝運輸?shù)跹b圖 |
一份 |
|
8 |
合格證明書、裝箱清單 |
一份 |
|
9 |
機床保修卡 |
一份 |
|
注：上述文件有部份文件裝訂在同一本中 |
|
|
|
|
|
十三、安裝調試、技術服務及售后服務
我們公司在致力于開發新產品，提高產品質量的同時，還在世界及國內組建了較為完善的售后服務網絡，售后服務網點遍布全國各地。得以給我們的用戶提供更為方便、更為優質的服務。
1、設備的地基，由供方提供圖紙，需方負責具體的施工。
2、產品在供方廠裝配完畢后，及時通知需方具體的發貨時間及安裝所需的準備工作。
3、供方負責設備在需方使用現場的安裝調試工作，需方配合，并提供安裝所需起重設備、水、電及必需條件。
4、設備在需方現場安裝調試過程中，供方對需方相關技術人員進行免費培訓和技術資詢服務。
5、安裝調試完畢，按雙方所簽的技術協議和相關技術附件，雙方共同驗收。
6、供方的產品，自售出之日起實行“三包”，質量保證期為驗收合格后壹年。在保修期內，非用戶原因造成的零部件損壞，免費更換（易損件不在保修范圍內）。保質期滿，實行終身保修，收取工本費。
7、供方為需方提供上門服務。接到需方質量報告后，8小時反應，48小時到現場維修。
我公司本著友好，比質比價的合作原則，提供以上參數及配置，供用戶參考，如有特殊要求可以面商。歡迎貴公司領導來我公司考察、指導。
