性能與特點：
1.采用鋼板焊接結構，液壓傳動，氮?dú)飧谆爻�，操作方便，性能可靠，外形美觀2.刃口間隙調整有指示牌指示，調整輕便迅速。
3.設有燈光照明裝置，并能無級調節上刀架的行程量。
4.工作區采用柵欄式人身安全保護裝置。
5.后擋料尺寸及剪切次數有數字顯示裝置。
一、機床型號名稱：

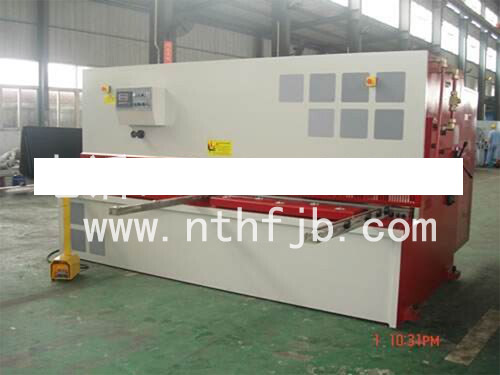

1.型號：QC12Y-20×3200液壓擺式剪板機
2.品牌：“弘力”
二、主要參數：
1. 可剪最大板厚 20 mm
2. 可剪最大板寬 3200 mm
3. 剪切角 2°30’
4. 后擋料行程 20-1000 mm
5. 刀 片 材 質 9CrW2Si
6. 主電動機功率 30 KW
7.行程次數 6min-1
三、 剪板機設計、制造驗收標準 按照國家下列標準設計
JB/T5197-91 《剪板機 技術條件》
JB/T14404-93 《剪板機 精度》
四、外形結構
1．本機器采用歐洲風格的機器造型設計，新穎獨特，美觀大方,結構獨特。本機的所有零部件均采用計算機輔助設計、計算機有限元分析計算、計算機輔助制造（CAD/CAE/CAM）軟件進行結構設計，充分保證每個零部件的結構強度及剛性。
2．全鋼板焊接結構，液壓上傳動，振動消除應力。
3．采用先進的集成式液壓系統,具有過載保護功能，可靠性好。
4．上刀架采用內傾結構,便于落料，并能提高工件的剪切精度。
5．三點支承式滾動導軌，能有效的消除導軌間隙，提高剪切質量。
6．上下刀片刃口間隙電動調整，刻度盤顯示，調整輕便、迅速、準確。
7．矩形刀片，四個刃口均可使用，使用壽命長。
8．后擋料尺寸及剪切次數有數字顯示裝置。
9．剪板機較一般剪板機具有運行穩定安全可靠，噪聲小，能耗低，速度快等優點。
五、機器的結構
1． 機架
機架采用全鋼板焊接結構。由左右立柱、工作臺、面板、油箱、下橫梁等組合而成。既保證了機器具有很高的剛性，又便于機器的安裝及運輸。
工作臺臺面上裝有送料輥道，安裝方便，易于操作。
2．刀架
刀架為箱式整體焊接結構。由等體串聯油缸驅動，滾動導軌導向支撐，安裝在前支承軸上的蝶形彈簧經頂壓使?jié)L動導軌的間隙得以消除，從而達到無間隙運行，刀架運動軌跡前傾，能很好地保證板料地剪切斷面質量；刀架下死點的位置可進行設定；刀架的主壓力可進行無極調節，刀架運行過程平穩、無沖擊，機床精度能很好的得以保證和提高。
3．液壓系統
機器的液壓系統結構為集成閥塊式，所用泵、閥均采用國內知名品牌產品。整個系統結構簡單，調整維護方便，性能可靠。
4．壓料裝置
壓料裝置由安裝于面板底面的多組壓料油缸組成，壓料力與板厚成正比，在剪切完成后借助于彈簧拉力復位，壓料穩定、安全、可靠，能很好
的保證板料剪切精度，壓料壓力的控制采用單獨的系統。
5．刃口間隙調整裝置
以安裝在刀架后上方的支承輥為偏心軸心，通過電動調節同步軸帶動左右偏心轉動，使刀架作前后微量運動，。從而改變上下刀片間間隙，結構簡單，操作迅速便捷。
機床裝有刻度盤，該刻度盤上的數值為被剪的厚度，用戶可按板厚在刻度盤上直接讀取。
6．前托料裝置
為方便較寬板料的剪切，在機器的工作臺面上設有托料架。
7．電氣系統
電氣系統中主要電氣元件均采用西門子公司產品。品質優異的元件，精心的設計，保證了機器具有極高的可靠性和壽命。
由控制電器柜、中間連接線、控制面板和主、副電機、腳踏開關等裝置組成，安全系數高，整體性能優良。
六、主要配置
主要密封圈、防塵圈：美國派克（PARKER）公司產品
主要液壓元件：上海液壓公司產品
低噪音內嚙合齒輪泵：啟東宏源公司產品
刀片：上海上品刀片廠產品
電氣元件：西門子公司產品
油缸：南通龍揚液壓件有限公司
主電機：上海英凱電機
七、工作環境與使用條件
本機器適應于任何備料車間，其條件為：
1、環境溫度：-10~+40℃（油箱溫度不得低于+10℃）
2、相對濕度：≤80%（+25℃）
3、電 源：三相380V±10% 50Hz
本機器無“三廢”排出，噪聲限值符合JB9969-1999的要求。
八、機器標準附件
1．移動腳踏開關 1臺
2．內六角扳手 1套
3．地腳螺栓 4件
4．產品操作說明書 1本
5．合格證 1本
我公司本著友好，比質比價的合作原則，提供以上配置，供用戶參考，如有特殊要求可以面商，歡迎貴公司領導來我公司考察指導。
