卷板機廠家大都集中在南通的海安，西邊從胡集到海安工貿園區，再到海安經濟開發區，再到西場工業區，到李堡工業區，大大小小的廠家，星羅棋布，不一而足。 一﹑卷板機廠家生產的機器總述：

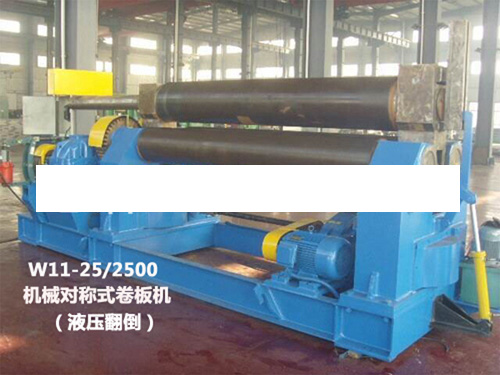

該機屬于三輥對稱式卷板機，用于常溫狀態下將低碳鋼，低合金鋼卷成圓筒形。上輥可以垂直升降。滾圓時通過電機、減速機帶動兩下輥進行。由于下輥標高不變，所以便于進料和操作。
本機是鍋爐、造船、石油化工、電機、水泥以及其他制造等行業的必備設備。機械卷板機結構緊湊，操作方便，是我國目前廣泛應用的中小型卷板設備。
二、機械卷板機設備的主要技術參數:
| 規格型號 |
單位 |
W11—25×2500 |
| 型式 |
三輥 |
機械對稱式機械卷板機 |
| 最大板寬 |
mm |
2500 |
| 輥子工作長度 |
mm |
2600 |
| 滿載最大板厚 |
mm |
25 |
| 最小卷板厚度 |
mm |
3 |
| 板材屈服極限 |
Mpa |
245 |
| 上輥直徑 |
mm |
￠380 |
| 下輥直徑 |
mm |
￠300 |
| 兩下輥中心距 |
mm |
600 |
| 滿載最小直徑 |
mm |
￠900 |
| 卷板速度 |
m/min |
約4.5 |
| 主電機功率 |
KW |
30 |
| 升降電機功率 |
KW |
4.5 |
| 升降螺母 |
只 |
銅螺母 | 注：該機以245Mpa為設計標準的產品。
三、機械卷板機設備工作原理及特點
該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥作旋轉運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。
圖1.1 三輥卷板機工作原理圖
由圖1.1：主運動指上輥繞O1，下輥分別繞O2、O3作順時針或逆時針旋轉。輔運動指上輥的上升或下降運動。
它是以兩個下輥為主動輪 ，由主動機、聯軸器、減速器及開式齒輪副驅動。上輥工作時，由于鋼板間的摩擦力帶動。同時作為從動軸，起調整擠壓的作用。由單獨的傳動系統控制，主要組成是：上輥升降電動機、減速器、蝸輪副、螺母。工作時，由蝸輪副轉動蝸輪內螺母，使螺桿及上輥軸承座作升降運動。兩個下輥可以正反兩個方向轉動，在上輥的壓力下下輥經過反復的滾動，使板料達到所需要的曲率，形成預計的形狀。
四、機械卷板機設備的結構特征：
該設備主要由上輥裝置，下輥裝置、 主傳動系統、平衡裝置、底盤等部分組成。
1. 上輥裝置：上輥裝置包括上輥、上輥軸承座及滑動軸承等。
上輥為卷板機的主要部件，上輥呈鼓形,用于補償上輥受力變形撓度。
上輥用45#鋼制成.
2. 下輥裝置：下輥裝置包括兩下輥、下輥墻板，滑動軸承，蝸桿傳動機構等。
下輥裝置為卷制板材提供正反扭矩。
通過主傳動輸出齒輪和下輥輸入齒輪，傳動扭矩。
下輥用45#鋼制成 。下輥滑動軸承選用SF-1自潤滑復合材料。
3. 主傳動系統：主傳動系統由主電機、減速機、輸出齒輪等組成。
系統可正反轉，提供工作動力，通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥，使下輥轉動，依靠摩擦力帶動板材進給，完成卷制工作。
4. 平衡裝置：平衡裝置由兩根拉桿和平衡梁組成。
平衡裝置在翻倒側架翻倒后，壓住上輥的尾部，保持上輥的平衡。
5. 底盤：由槽鋼與鋼板焊接而成，用于安裝各部件。
6. 電氣部分：電氣控制系統由電氣控制柜、操作臺、手持按鈕盒組成。
五、機械卷板機主要配置及產地：
| 項目 |
材料、型號（式） |
生產廠家 |
| 軸承 |
|
瓦房店軸承廠 |
| 上輥 |
45# |
南鋼 |
| 下輥 |
45# |
| 機架 |
焊接件 |
自制 |
| 底盤 |
焊接件 |
自制 |
| 電機 |
|
開元電機 |
| 減速機 |
圓柱齒輪減速機 |
江蘇泰興 |
| 電器元件 |
|
蘇州（西門子）電器 |
六、油漆及檢查等說明
6-1、油漆：
機器在徹底清洗后涂一層底漆和一層光漆，我公司油漆顏色為6026。
用戶自可自行選擇產品顏色。
6-2、檢查及試運轉
在公司工場按標準進行檢查和空負荷試運轉。
6-3、交貨時提供文件
1）、基礎圖 1份
2）、電氣原理圖 1份
3）、使用說明書 1份
4）、合格證 1份
5）、裝箱單 1份 |
